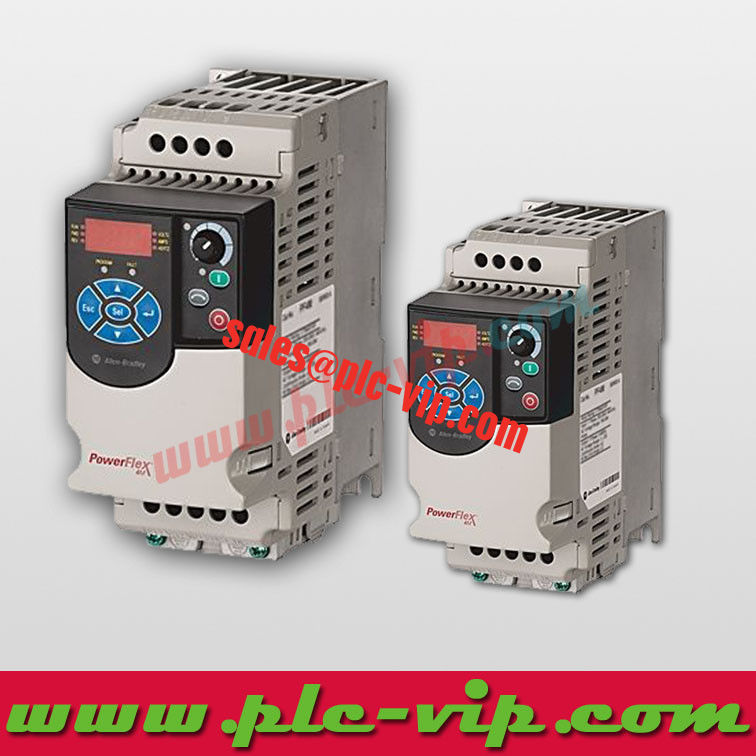

22CD088A103 es un variador PowerFlex 400 para servicio de ventilador y bomba: 480 V CA, trifásico, 88 A de salida, 45 kW / 60 HP, marco E.
La gama 400 cubre de 2.2 a 37 kW a 240 V y de 2.2 a 250 kW a 480 V, y el variador está construido en torno a cargas de par variable, por lo que las clasificaciones a continuación son las de ventilador y bomba.
Respuesta rápida. 22CD088A103 es un variador Rockwell Automation PowerFlex 70, 400 V CA, servicio normal (), marco E, .
| 22CD022H103 | 11 kW / 15 HP | EN STOCK |
| 22CD022N103 | 11 kW / 15 HP | EN STOCK |
| 22CD030F103 | 15 kW / 20 HP | EN STOCK |
| 22CD030H103 | 15 kW / 20 HP | EN STOCK |
| 22CD030N103 | 15 kW / 20 HP | EN STOCK |
| 22CD038A103 | 18.5 kW / 25 HP | EN STOCK |
| 22CD045A103 | 22 kW / 30 HP | EN STOCK |
| 22CD060A103 | 30 kW / 40 HP | EN STOCK |
| 22CD072A103 | 37 kW / 50 HP | EN STOCK |
| 22CD088A103 | 45 kW / 60 HP | EN STOCK |
| 22CD105A103 | 55 kW / 75 HP | EN STOCK |
| 22CD142A103 | 75 kW / 100 HP | EN STOCK |
| 22CD170A103 | 90 kW / 125 HP | EN STOCK |
| 22CD208A103 | 110 kW / 150 HP | EN STOCK |
| 22CD260A103 | 132 kW / 200 HP | EN STOCK |
| 22CD310A103 | 160 kW / 250 HP | EN STOCK |
| 22CD370A103 | 200 kW / 300 HP | EN STOCK |
| 22CD460A103 | 250 kW / 350 HP | EN STOCK |
| 22CD6P0F103 | 2.2 kW / 3.0 HP | EN STOCK |
Número de catálogo |
22CD088A103 |
Tensión nominal (b) |
D - 480 V CA, trifásico |
Corriente de salida nominal (c) |
88 A |
Potencia nominal |
45 kW / 60 HP |
Tamaño del marco |
E |
Carcasa (d A) |
Montaje en panel - IP30, NEMA/UL Tipo 1 |
Módulo de interfaz (e 1) |
Teclado fijo |
Clase de emisión (f 0) |
no filtrado |
Versión (g 3) |
RS485 |
Código de clasificación |
088 - corriente de salida en amperios |
Fuente |
22C-TD001 Explicación del número de catálogo, tablas c1 (240 V) y c2 (480 V) |
Los valores de atributos anteriores se reproducen de los datos del producto del fabricante. Para el registro técnico autorizado, consulte las publicaciones de Rockwell 22C-TD001 (especificaciones del módulo) y 22C-UM001 (instrucciones de instalación). Los detalles de certificación, con números de certificado y archivo, se enumeran en las preguntas frecuentes a continuación.
22C es la familia PowerFlex 400; la posición b es la clase de voltaje, aquí 480 V CA, trifásico.
Las posiciones 6 a 8 son el código de corriente de salida, 088, que se lee como 88 A.
La posición d es la carcasa, e el módulo de interfaz (el variador de campo se envía con el teclado fijo), f la clase de emisión - 0 significa no filtrado - y g la versión, siendo 3 RS485.
A 480 V CA, trifásico, el variador proporciona 88 A continuos a 45 kW (60 HP) en carga de ventilador y bomba de par variable.
La carcasa d=N es el variador abierto IP20 de montaje en panel; los variadores de marco C solo se ofrecen con IP20 abierto, y se necesita un kit de conversión instalado en campo para alcanzar la clasificación IP30 NEMA/UL Tipo 1.
Las características integradas para unidades de aire y bombas incluyen PID, suspensión/activación, llenado de tuberías, control de amortiguador, entradas de purga y fuego/congelación, además de bandas de frecuencia de salto que mantienen un ventilador fuera de una velocidad resonante.
Las características integradas dirigidas a unidades de aire y bombas incluyen el bucle PID, el control de suspensión/activación, el llenado de tuberías, una rutina de amortiguador y purga, y las bandas de frecuencia de salto que mantienen un ventilador fuera de una velocidad resonante.
d=F es el montaje con brida, ofrecido solo en el marco C, para montaje del disipador de calor a través del panel.
d=F es el montaje con brida, ofrecido solo en el marco C, para montaje del disipador de calor a través del panel.
Los marcos D y de mayor potencia normalmente se envían como d=A, la carcasa IP30 NEMA/UL Tipo 1, con un variador no filtrado (f=0) que necesita un filtro externo o una carcasa filtrada para cumplir los límites de emisión del sitio.
El marco (C, D, E o F) porque decide el rango de cableado de terminales: el marco C acepta 8 AWG, el marco D 2 AWG, el marco E y superior 4/0 AWG o más grande.
La letra de la carcasa frente al entorno instalado, ya que un variador abierto IP20 dentro de un área de lavado es la configuración incorrecta.
Si la aplicación es realmente de par variable; el 400 es un variador de ventilador y bomba, y una carga de par constante debe dimensionarse en una familia diferente.
Las clases de voltaje, códigos de corriente, valores de kW y HP, tamaños de marco y letras de carcasa se transcriben de 22C-TD001: Explicación del número de catálogo y las tablas de clasificación de 200-240 V y 380-480 V.
Las declaraciones de características - PID, suspensión/activación, llenado de tuberías, purga, frecuencias de salto, dimensionamiento de par variable - provienen de la descripción del producto y la lista de características en la misma publicación.
¿Qué es 22CD088A103?
Variador PowerFlex 400 para ventilador y bomba, 480 V CA, trifásico, 88 A, 45 kW / 60 HP, marco E.
¿Cuál es la corriente de salida de 22CD088A103?
88 A a 480 V CA, trifásico.
¿Qué potencia nominal tiene 22CD088A103?
45 kW, 60 HP.
¿Qué tamaño de marco tiene 22CD088A103?
Marco E.
¿Qué carcasa utiliza 22CD088A103?
Montaje en panel - IP30, NEMA/UL Tipo 1.
