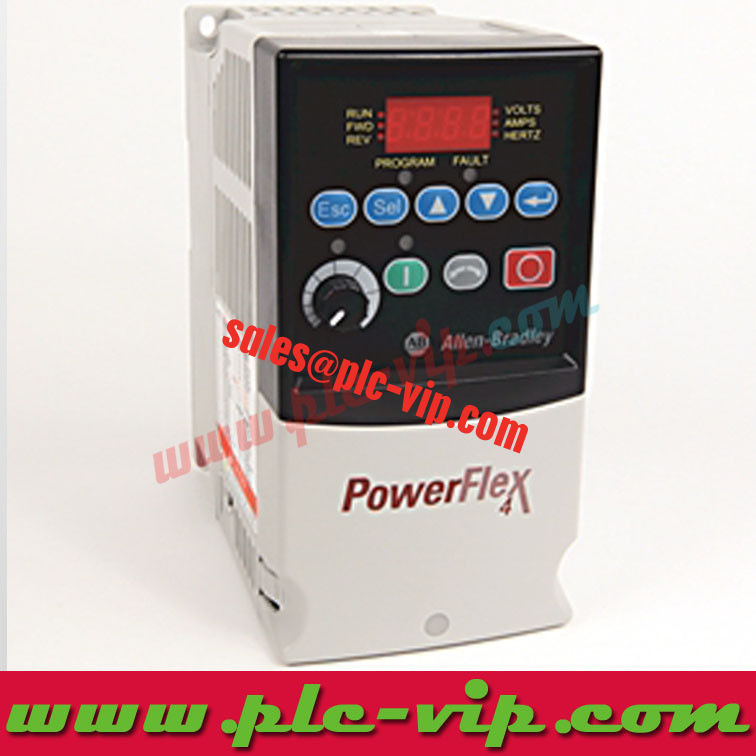

22AD6P0N104 es una unidad PowerFlex 4: 480 V CA, tres fases, salida de 6,0 A, 2,2 kW / 3,0 CV, marco A.
PowerFlex 4 es el miembro de entrada de la familia PowerFlex: voltios por control de hertzios, un teclado fijo con velocidad de potencia, y la misma pantalla de 4 dígitos y el conjunto de parámetros que las unidades 4M y 40 más grandes.
Respuesta rápida.22AD6P0N104 es un Rockwell Automation PowerFlex 70 accionamiento, 400 V AC, de trabajo normal (), marco A, .
Número de catálogo |
Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 incluidos en el presente anexo. |
Válvula de tensión nominal (b) |
D - 480 V CA, de tres fases |
Corriente de salida nominal (c) |
6.0 A |
Nivel de potencia |
2.2 kW / 3,0 CV |
Tamaño del marco |
A. No |
Encuadrado (d N) |
Mantenimiento del panel, tipo IP20 NEMA/UL abierto |
Modulo de interfaz (e 1) |
Teclado fijo con pot de velocidad |
Clase de emisiones (f 0) |
no filtrado |
Freno IGBT (g 4) |
con IGBT de freno |
Código de calificación |
6P0 - corriente de salida en amperios |
Fuente |
22-TD001 p.9 Tabla de selección del producto |
Los valores de los atributos anteriores se reproducen a partir de los datos del producto del fabricante.Se aplicarán las siguientes medidas:(especificaciones del módulo) yLos requisitos de seguridad de los sistemas de gestión de datosLos detalles de la certificación, con los números de certificado y de expediente, se enumeran en la FAQ a continuación.
22A es la familia PowerFlex 4; la posición b es la clase de voltaje, aquí 480 V CA, de tres fases.
Las posiciones de 6 a 8 son el código de corriente de salida, 6P0, que se lee como 6.0 A - el mismo código significa un kW diferente en otra clase de voltaje.
La posición d es la letra de la caja, e el módulo de interfaz, f la clase de emisiones, g el IGBT del freno; los dos últimos caracteres están reservados.
A 480 V AC, la unidad de tres fases genera 6,0 A continuos a 2,2 kW (3,0 CV), con una sobrecarga del 150% durante 60 segundos y del 200% durante 3 segundos.
El control es de voltios por hertz con impulso automático y compensación de deslizamiento.
El marco A establece las opciones de montaje del carril DIN y el panel y el espacio necesario alrededor de la unidad.
El montaje de rieles DIN es estándar en los marcos PowerFlex 4, con un kit de montaje de panel opcional.
Un MOV removible para tierra permite que la unidad funcione en sistemas de distribución sin tierra, y un relé de precarga limita la corriente de entrada.
Un teclado integrado con potencialómetro de velocidad está equipado de serie, por lo que la unidad se puede poner en marcha sin PC.
El número de catálogo completo, porque la letra d) del recinto y el dígito g) del freno cambian el hardware.
Si el dígito del filtro EMC es 1; las unidades sin filtro necesitan un filtro externo para cumplir la norma EN 61800-3.
El tamaño del marco frente al espacio del panel, ya que el marco B es más ancho y necesita espacio libre para los disipadores de calor.
Las clases de voltaje, los códigos de corriente, los valores de kW y HP, los tamaños de los marcos, los códigos de caja y de opción se transcriben a partir de 22-TD001 (septiembre de 2024),Explicación del número del catálogo en la página 8 y selección del producto en la página 9.
Las declaraciones sobre las características - control V/Hz, montaje DIN, MOV extraíble, teclado integrado con velocidad - provienen de la comparación de características en la página 7.
¿Qué es 22AD6P0N104?
PowerFlex 4 accionamiento de CA, 480 V CA, tres fases, 6,0 A, 2,2 kW / 3,0 CV, marco A.
¿Cuál es la corriente de salida de 22AD6P0N104?
6.0 A a 480 V CA, de tres fases.
¿Cuál es el valor de potencia del 22AD6P0N104?
2.2 kW, 3,0 caballos de fuerza.
¿Qué tamaño de marco es 22AD6P0N104?
Cuadro A.
¿Qué tipo de control utiliza el PowerFlex 4?
Voltios por Hertz con impulso automático y compensación de deslizamiento.
Números de catálogo relacionados en el mismo código de calificación.La misma etapa de potencia A, diferente cadena de opciones - el recinto, HIM, la comunicación y las posiciones de seguridad son lo que cambia entre ellos.
