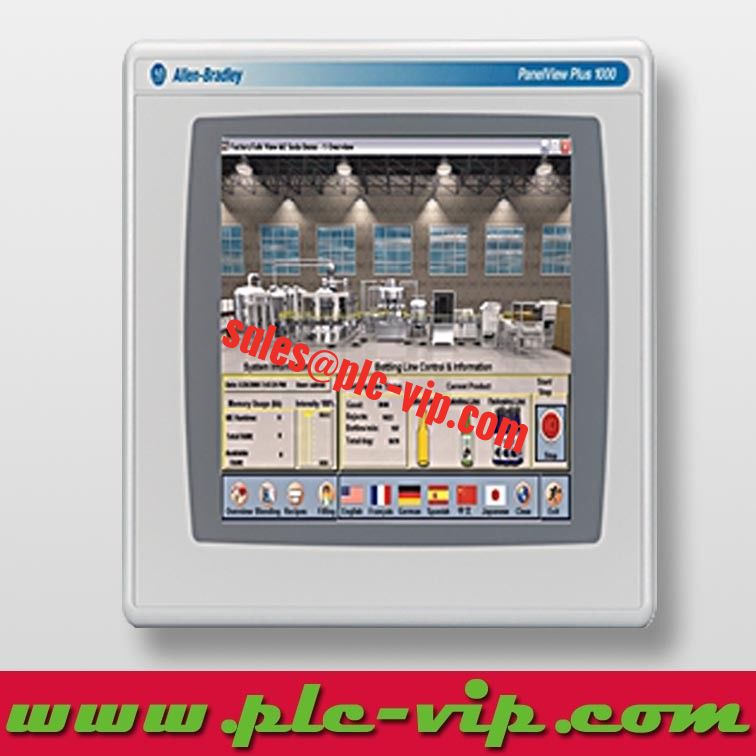

El 2711P-B10C4A8 es un terminal PanelView Plus 6 modelo 1000: una pantalla TFT a color de 10.4 pulgadas 640 x 480 con teclado y pantalla táctil, Ethernet, RS-232 y dos puertos USB host de entrada y 100...240V AC.
A diferencia de los modelos 400 y 600, todos los terminales 700...1500 tienen Ethernet, RS-232 y dos puertos USB host de serie y aceptan un módulo de comunicación en la ranura trasera (DH+/DH-485 o ControlNet). La memoria es de 512 MB de RAM y 512 MB no volátil, aproximadamente 79 MB libres para la aplicación.
| 2711P-K10C4A8 | Teclado, color, Ethernet + RS-232 + 2 USB, entrada AC | EN STOCK |
| 2711P-T10C4A8 | Táctil, color, Ethernet + RS-232 + 2 USB, entrada AC | EN STOCK |
| 2711P-B10C4A8 | Teclado y táctil, color, Ethernet + RS-232 + 2 USB, AC | EN STOCK |
| 2711P-K10C4D8 | Teclado, color, Ethernet + RS-232 + 2 USB, entrada DC | EN STOCK |
| 2711P-T10C4D8 | Táctil, color, Ethernet + RS-232 + 2 USB, entrada DC | EN STOCK |
| 2711P-B10C4D8 | Teclado y táctil, color, Ethernet + RS-232 + 2 USB, DC | EN STOCK |
| 2711P-K10C4A9 | Teclado, color, Ethernet + RS-232 + 2 USB, AC, CE extendido | EN STOCK |
| 2711P-T10C4A9 | Táctil, color, Ethernet + RS-232 + 2 USB, AC, CE extendido | EN STOCK |
| 2711P-B10C4A9 | Teclado y táctil, color, AC, características CE extendidas | EN STOCK |
| 2711P-K10C4D9 | Teclado, color, Ethernet + RS-232 + 2 USB, DC, CE extendido | EN STOCK |
| 2711P-T10C4D9 | Táctil, color, Ethernet + RS-232 + 2 USB, DC, CE extendido | EN STOCK |
| 2711P-B10C4D9 | Teclado y táctil, color, DC, características CE extendidas | EN STOCK |
Aplicación |
Terminal operador PanelView Plus 6, modelo 1000, 10.4 pulgadas |
Número de Catálogo |
2711P-B10C4A8 |
Marca |
Rockwell |
Tamaño de Pantalla |
10.4 pulgadas |
Tipo de Pantalla |
TFT de matriz activa en color |
Resolución |
640 x 480 (VGA) |
Profundidad de Color |
Gráficos a color de 18 bits |
Área Activa |
211 x 158 mm |
Brillo |
300 cd/m2 |
Entrada del Operador |
Teclado y pantalla táctil |
Pantalla Táctil |
Resistiva analógica de 8 hilos |
Puertos de Comunicación |
Ethernet 10/100, RS-232, 2 USB host, más una ranura para módulo de comunicación |
Potencia de Entrada |
100...240V AC, 50...60 Hz |
Consumo de Energía |
160 VA máx. |
Memoria |
512 MB RAM, 512 MB no volátil (aprox. 79 MB de memoria de usuario libre) |
Sistema Operativo |
Windows CE 6.0 |
Almacenamiento Extraíble |
Ranura SD intercambiable en caliente, 1784-SDx / 1784-SDHCx |
Recorte del Panel |
224 x 375 mm (8.8 x 14.75 pulgadas) |
Dimensiones |
248 x 399 x 55 mm |
Peso |
2.8 kg aprox. |
Retroiluminación |
CCFL, 50,000 h mín. a 25 °C, reemplazable en campo |
Batería del Reloj |
2711P-RY2032 (CR2032), 4 años mín. a 25 °C |
Grado de Protección |
NEMA Tipo 12, 13, 4X interior e IP54, IP65 |
Los valores de atributos anteriores se reproducen de los datos del producto del fabricante. Para el registro técnico autoritativo, consulte las publicaciones de Rockwell 2711P-UM006 (especificaciones del módulo) y 2711P-TD001 (instrucciones de instalación). Los detalles de certificación, con números de certificado y archivo, se enumeran en la sección de preguntas frecuentes a continuación.
El modelo 1000 es el tamaño de 10.4 pulgadas de la gama PanelView Plus 6 y comparte su mapa de píxeles de 640 x 480 con el modelo 700, por lo que una aplicación 700 se transfiere sin rediseño. El frontal lleva un teclado de membrana y una pantalla táctil resistiva de 8 hilos, por lo que las recetas basadas en plantillas y el toque directo funcionan en un solo número de catálogo.
El frontal mide 248 x 399 mm y el recorte es de 224 x 375 mm (8.8 x 14.75 pulgadas); la profundidad detrás del panel es de 55 mm, la misma cifra para cada estilo de entrada en este tamaño.
Solo los frontales de teclado y teclado/táctil necesitan la apertura más ancha de 224 x 375 mm; el frontal táctil utiliza 224 x 305 mm. Cortar la apertura táctil en un panel destinado a un modelo de teclado hace que el frontal de teclado no pueda encajar, por lo que fije el número de catálogo antes de fabricar la carcasa.
Pantalla: 10.4 pulgadas, 640 x 480, color de 18 bits, área activa 211 x 158 mm, 300 cd/m2. La retroiluminación es una lámpara fluorescente de cátodo frío con una calificación mínima de 50,000 horas a 25 °C y es reemplazable en campo en terminales 700...1500, a diferencia de la retroiluminación LED de los modelos 400 y 600.
Potencia de entrada: 100...240V AC (50...60 Hz), 160 VA máx. Los terminales AC consumen un máximo de 160 VA a 100...240V AC, cuatro veces los 60 VA de un terminal AC modelo 600; verifique la alimentación del panel y cualquier circuito compartido.
Masa: 2.8 kg aprox. para este frontal. Un terminal de 10.4 pulgadas más la carga de la puerta de la carcasa deben ser soportados por las palancas de montaje, por lo que confirme que el grosor del panel está dentro del rango de las palancas antes de colgar la unidad.
Entorno: frontal con clasificación NEMA Tipo 12, 13 y 4X interior e IP54/IP65, humedad relativa 5...95% sin condensación, choque de 15 G a 11 ms, altitud de operación hasta 2000 m.
Comportamiento térmico del CCFL: por debajo de 10 °C de temperatura interna, la retroiluminación se sobrecarga a la corriente nominal completa durante al menos cinco minutos para calentar la pantalla, y por encima de 60 °C se subcarga a un 40% o menos del brillo completo. El control de temperatura solo afecta la intensidad, por lo que un arranque en frío del gabinete no es una falla.
Corte la abertura de 224 x 375 mm (8.8 x 14.75 pulgadas) de la plantilla enviada con el terminal. La profundidad hasta la parte trasera del módulo lógico es de 55 mm, y el módulo de comunicación en la ranura trasera añade profundidad adicional, por lo que deje al menos 100 mm de espacio libre detrás del panel donde se instale un módulo.
Mantenga la cara trasera inferior libre para el bloque de terminales de alimentación y el conductor de tierra. El terminal DC tampoco está aislado de la tierra funcional en este rango, por lo que la fuente debe ser SELV o Clase 2 y el terminal FE debe estar cableado.
Apriete las palancas de montaje uniformemente hasta que la junta se comprima, luego vuelva a verificar las cuatro esquinas; un frontal de 10.4 pulgadas es lo suficientemente pesado como para que una palanca desigual se muestre como una fuga IP65 en la esquina.
DC: 18...32V DC, 70 W máximo, 2.9 A a 24V DC. AC: 100...240V AC, 50...60 Hz, 160 VA máximo.
Los bloques de alimentación aceptan cobre de 90 °C de 0.3...2.1 mm2 (22...14 AWG) a 0.45...0.56 N m (4...5 lb pulg.); se permiten dos cables por terminal hasta 1.3 mm2 (16 AWG).
La tierra funcional es obligatoria: el negativo de DC está conectado internamente al terminal FE, y la entrada AC depende de la tierra de protección para EMC. Coloque el conductor de tierra primero y apriételo antes de cerrar la cubierta del terminal.
El reloj en tiempo real funciona con una pila de botón 2711P-RY2032, 4 años mínimo a 25 °C, con una precisión de aproximadamente más o menos 2 minutos por mes.
De serie en este número de catálogo: Ethernet 10/100 con auto MDI/MDI-X, RS-232, dos puertos USB 2.0 host para teclado, ratón y unidad flash USB. La ranura trasera acepta un módulo de comunicación para DH+/DH-485 o ControlNet, programado o no programado.
Ethernet transporta acceso a etiquetas EtherNet/IP, clientes FactoryTalk ViewPoint y descarga de proyectos; el puerto RS-232 cubre DF1, ASCII, lectores de códigos de barras e impresoras; una unidad flash USB mueve aplicaciones y registros de datos sin una red.
Se requiere FactoryTalk View Machine Edition versión 6.10 o posterior. La ranura SD intercambiable en caliente admite tarjetas 1784-SDx y 1784-SDHCx para transferencia de archivos, actualización de firmware y registro de datos.
Parámetros del circuito USB para cableado de campo no ignitivo son 5.25V DC, 1.68 A de corriente de cortocircuito, 10 microfaradios y 15 microhenrios.
Cuatro opciones definen el terminal de 10.4 pulgadas: entrada del operador (teclado, táctil o teclado y táctil), potencia de entrada (AC o DC) y el sufijo del sistema operativo (8 = Windows CE 6.0, 9 = Windows CE 6.0 con características extendidas). El color, la resolución de 640 x 480, la memoria de 512 MB y la profundidad de 55 mm son comunes a todas las filas, por lo que la elección es solo sobre el frontal y la fuente de alimentación.
El táctil solo mantiene el recorte de 224 x 305 mm y una masa de 2.5 kg; cualquier frontal de teclado pasa a 224 x 375 mm y 2.8 kg. La entrada AC se adapta a una carcasa con una alimentación de 100...240V ya presente, pero se deben permitir 160 VA en la carga del circuito; la entrada DC a 70 W es la opción más ligera donde hay disponible una fuente de 24V con corriente adecuada.
¿Tiene el 2711P-B10C4A8 una pantalla táctil?
Sí. Este número de catálogo tiene un teclado de membrana y una pantalla táctil resistiva de 8 hilos.
¿Qué recorte necesita el 2711P-B10C4A8?
224 x 375 mm (8.8 x 14.75 pulgadas). El frontal mide 248 x 399 y la profundidad es de 55 mm.
¿Cuánta potencia consume el 2711P-B10C4A8?
100...240V AC, 50...60 Hz, 160 VA máximo.
¿Es reemplazable la retroiluminación del 2711P-B10C4A8?
Sí. Los terminales 700...1500 utilizan una retroiluminación CCFL reemplazable en campo con una calificación mínima de 50,000 horas a 25 °C; los modelos 400 y 600 utilizan una retroiluminación LED no reemplazable.
¿Qué memoria y resolución tiene el 2711P-B10C4A8?
512 MB de RAM y 512 MB de memoria no volátil, aproximadamente 79 MB libres para la aplicación, en una pantalla a color de 640 x 480 y 18 bits.
¿Qué módulos de comunicación se adaptan al 2711P-B10C4A8?
La ranura trasera admite los módulos de comunicación PanelView Plus 6 para DH+/DH-485 o ControlNet, programados o no programados, junto con los puertos Ethernet y RS-232 estándar.
¿Puede el 2711P-B10C4A8 ejecutar una aplicación creada para un modelo 700?
Sí. Ambos tamaños utilizan una pantalla de 640 x 480, por lo que la misma aplicación FactoryTalk View ME se transfiere sin rediseño, siempre que el estilo de entrada coincida con el proyecto.
¿Qué reemplaza la batería del reloj en el 2711P-B10C4A8?
2711P-RY2032, una pila de botón CR2032 equivalente, 4 años mínimo a 25 °C.
