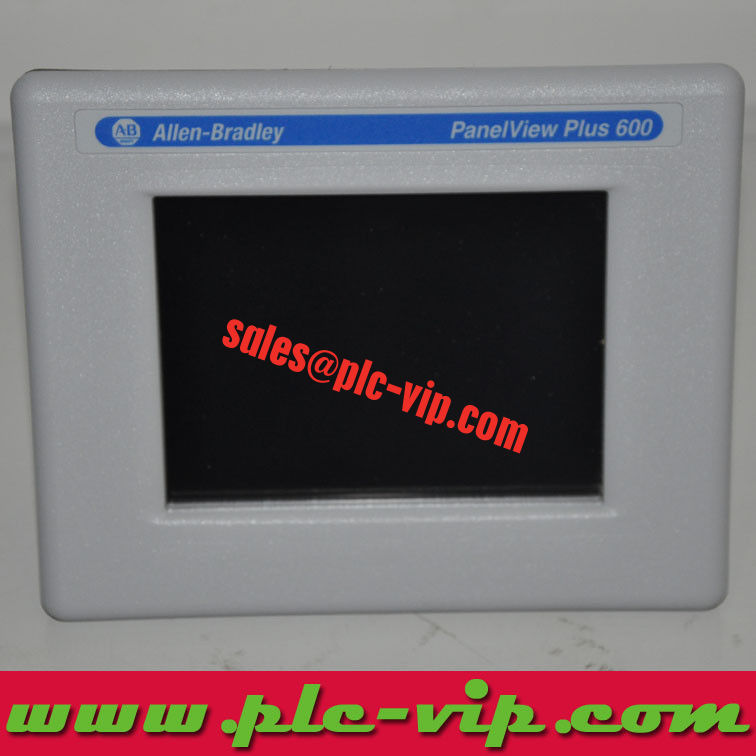

El 2711P-T6C5D9 es una terminal PanelView Plus 6 modelo 600: pantalla a color de 5.7 pulgadas, pantalla táctil, RS-232 y USB y 24V CC. El sufijo 9 agrega las características extendidas de Windows CE 6.0; los datos de pantalla, alimentación y recorte son idénticos a la terminal con sufijo 8.
Desglose del catálogo: 2711P- T = táctil, 6 = pantalla de 5.7 pulgadas, C = color, 5D = RS-232 + USB, D = entrada CC, 9 = Windows CE 6.0 con características extendidas.
| 2711P-K6M5A8 | Teclado, escala de grises 16 niveles, RS-232 + USB, CA | EN STOCK |
| 2711P-T6M5A8 | Táctil, escala de grises 16 niveles, RS-232 + USB, CA | EN STOCK |
| 2711P-B6M5A8 | Teclado y táctil, escala de grises, RS-232 + USB, CA | EN STOCK |
| 2711P-K6M5D8 | Teclado, escala de grises 16 niveles, RS-232 + USB, CC | EN STOCK |
| 2711P-T6M5D8 | Táctil, escala de grises 16 niveles, RS-232 + USB, CC | EN STOCK |
| 2711P-B6M5D8 | Teclado y táctil, escala de grises, RS-232 + USB, CC | EN STOCK |
| 2711P-K6C5A8 | Teclado, color 18 bits, RS-232 + USB, CA | EN STOCK |
| 2711P-T6C5A8 | Táctil, color 18 bits, RS-232 + USB, CA | EN STOCK |
| 2711P-B6C5A8 | Teclado y táctil, color, RS-232 + USB, CA | EN STOCK |
| 2711P-K6C5D8 | Teclado, color 18 bits, RS-232 + USB, CC | EN STOCK |
| 2711P-T6C5D8 | Táctil, color 18 bits, RS-232 + USB, CC | EN STOCK |
| 2711P-B6C5D8 | Teclado y táctil, color, RS-232 + USB, CC | EN STOCK |
Aplicación |
Terminal de operador PanelView Plus 6, modelo 600, HMI a nivel de máquina |
Número de catálogo |
2711P-T6C5D9 |
Marca |
Rockwell |
Tamaño de pantalla |
5.7 pulgadas |
Tipo de pantalla |
TFT activo de matriz de color |
Resolución |
320 x 240 |
Profundidad de color |
Gráficos a color de 18 bits |
Entrada del operador |
Pantalla táctil |
Pantalla táctil |
Resistiva analógica de 8 hilos |
Puertos de comunicación |
RS-232 y USB |
Puertos USB |
Un puerto host USB 2.0, un puerto de dispositivo USB |
Alimentación de entrada |
24V CC nominal, rango de 18...30V CC |
Consumo de energía |
25 W máx., 1.0 A a 24V CC |
Memoria |
256 MB RAM, 512 MB no volátil (aprox. 73 MB de memoria de usuario libre) |
Sistema operativo |
Windows CE 6.0 con características extendidas |
Almacenamiento extraíble |
Ranura para tarjeta SD, núm. de catálogo. 1784-SDx |
Recorte del panel |
123 x 156 mm (4.86 x 6.15 pulgadas) |
Dimensiones |
152 x 185 mm frontal, 68 mm de profundidad |
Peso |
594 g aprox. |
Brillo |
440 cd/m2 |
Retroiluminación |
LED blanco, no reemplazable, 25,000 h mín. a 25 °C |
Batería del reloj |
2711P-RY2032 (CR2032), 4 años mín. a 25 °C |
Grado de protección |
NEMA Tipo 12, 13, 4X interior e IP54, IP65 |
Los valores de atributos anteriores se reproducen de los datos del producto del fabricante. Para el registro técnico autoritativo, consulte las publicaciones de Rockwell 2711P-UM006 (especificaciones del módulo) y 2711P-TD001 (instrucciones de instalación). Los detalles de certificación, con números de certificado y archivo, se enumeran en la sección de preguntas frecuentes a continuación.
El modelo 600 es el tamaño más pequeño de PanelView Plus 6 que se ofrece con pantalla táctil, y mantiene el diseño de 320 x 240 píxeles del modelo 400 de 3.5 pulgadas al aumentar la pantalla a 5.7 pulgadas. La entrada del operador es una pantalla táctil resistiva analógica de 8 hilos sobre la pantalla, la opción habitual cuando los operadores seleccionan recetas o acusan alarmas en pantalla.
La parte frontal mide 152 x 185 mm y el recorte es de 123 x 156 mm (4.86 x 6.15 pulgadas); la profundidad hasta el módulo lógico es de 68 mm.
La memoria es de 256 MB de RAM y 512 MB no volátiles, aproximadamente 73 MB libres para la aplicación, con una ranura SD para tarjetas 1784-SDx. Las terminales 700...1500 utilizan un módulo lógico de 512 MB/512 MB, una cifra diferente.
Pantalla: 5.7 pulgadas, 320 x 240 píxeles, TFT a color de 18 bits, brillo 440 cd/m2. La retroiluminación LED blanca tiene una vida útil nominal de 25,000 horas como mínimo a 25 °C y no es reemplazable en campo.
Alimentación de entrada: 24V CC nominal (18...30V CC), 25 W máx. (1.0 A a 24V CC). Esta es una fuente de alimentación CC no aislada de 24V: cada terminal necesita su propia fuente UL Clase 2 o SELV y el terminal de tierra funcional en el bloque de alimentación debe estar cableado.
Masa: 594 g aprox. para este estilo de entrada; un frontal solo táctil pesa 594 g, cualquier frontal con teclado 728 g. Deje espacio para el radio de curvatura del cable detrás del cuerpo de 68 mm.
Entorno: NEMA Tipo 12, 13 y 4X interior, IP54 e IP65 en la parte frontal, con la junta comprimida por las palancas de montaje.
Corte la abertura de 123 x 156 mm (4.86 x 6.15 pulgadas) de la plantilla suministrada con la terminal. El frontal táctil mantiene la abertura de 123 x 156 mm del modelo 400, por lo que un modelo 400 se puede actualizar a un modelo 600 táctil sin cortar acero.
La profundidad hasta el módulo lógico es de 68 mm. Mantenga la cara trasera inferior libre para el bloque de alimentación, el conector RS-232 y los puertos USB, y enrute el conductor de tierra antes de apretar las palancas.
Apriete las palancas de montaje uniformemente hasta que la junta se comprima, luego verifique el sellado en las cuatro esquinas antes de aplicar energía.
Las terminales CC funcionan en un rango de 18...30V CC a 25 W máximo (1.0 A a 24V CC). Las terminales PanelView Plus 6 400 y 600 tienen una fuente de alimentación CC no aislada con el negativo de CC conectado internamente al terminal de tierra funcional, por lo que no se permite una fuente flotante.
Las terminales CA toman 100...240V CA a 50...60 Hz y 60 VA máximo, con tierra de protección en el bloque de terminales.
Los bloques de alimentación aceptan cobre de 0.3...2.1 mm2 (22...14 AWG) de 90 °C a 0.45...0.56 N m (4...5 lb pulg.); se permiten dos cables por terminal hasta 1.3 mm2 (16 AWG).
El reloj en tiempo real se mantiene con una pila de botón 2711P-RY2032 clasificada para 4 años como mínimo a 25 °C, con una precisión de aproximadamente más o menos 2 minutos por mes.
Este número de catálogo incluye RS-232 y USB, un puerto host USB 2.0 para teclado, ratón o unidad USB, y un puerto de dispositivo USB para programación.
No hay puerto Ethernet en este número de catálogo: RS-232 maneja DF1, ASCII o salida de impresora y el puerto host USB transporta un teclado, ratón o unidad USB. Una terminal con opción 20 en el mismo rango de 600 agrega conectividad 10/100.
Se requiere FactoryTalk View Machine Edition versión 6.10 o posterior en terminales 400 y 600; los proyectos creados en 5.x deben convertirse antes de la descarga. La transferencia se realiza a través de Ethernet, serie o una tarjeta 1784-SDx.
Los parámetros del circuito USB para cableado de campo no incendiario son 5.25V CC, 1.68 A de corriente de cortocircuito, 10 microfaradios y 15 microhenrios; los periféricos en un área clasificada deben permanecer dentro de ellos.
Solo dos atributos separan los números de catálogo 600 que comparten un frontal: la opción de comunicación (5 = RS-232 + USB, 20 = Ethernet + RS-232 + USB) y el sufijo del sistema operativo (8 = Windows CE 6.0, 9 = Windows CE 6.0 con características extendidas). La pantalla, la memoria, la alimentación y el recorte no cambian, por lo que una terminal con sufijo 9 encaja en un gabinete construido para el sufijo 8.
El color es la única opción de pantalla que lleva el sufijo 9 en este tamaño; los números de catálogo en escala de grises se enumeran solo con el sufijo 8. Elija color donde la HMI use colores de estado o tendencias, escala de grises para pantallas de texto, alarmas y numéricas.
La entrada de CA se elige cuando ya existe una alimentación de 100...240V en el gabinete; la entrada de CC se adapta a un panel de 24V con una fuente de Clase 2 o SELV. Se requiere Ethernet para el acceso a etiquetas del controlador, ViewPoint y descarga de red, mientras que las terminales solo RS-232 se limitan a enlaces serie y periféricos USB.
¿Tiene el 2711P-T6C5D9 una pantalla táctil?
Sí, una pantalla táctil resistiva analógica de 8 hilos es la única entrada del operador en este número de catálogo.
¿Qué recorte necesita el 2711P-T6C5D9?
123 x 156 mm (4.86 x 6.15 pulgadas). La parte frontal mide 152 x 185 mm y el cuerpo tiene 68 mm de profundidad.
¿Tiene el 2711P-T6C5D9 Ethernet?
No. Esta es la opción de comunicación 5 con solo RS-232 y USB. Las terminales Ethernet 600 llevan la opción 20, por ejemplo, 2711P-T6C20A8.
¿Qué suministro necesita el 2711P-T6C5D9?
24V CC nominal en un rango de 18...30V CC, 25 W máximo (1.0 A a 24V CC), de una fuente UL Clase 2 o SELV con el terminal de tierra funcional cableado.
¿Qué añade el sufijo 9 en el 2711P-T6C5D9?
Windows CE 6.0 con características extendidas en lugar de Windows CE 6.0 simple. La pantalla, la memoria, la alimentación y el recorte son idénticos a la terminal con sufijo 8.
¿Cuánto pesa el 2711P-T6C5D9?
594 g aprox.; el frontal solo táctil se lista en 594 g y cualquier frontal con teclado en 728 g.
¿Es reemplazable la retroiluminación del 2711P-T6C5D9?
No. Es un LED blanco con una vida útil nominal de 25,000 horas como mínimo a 25 °C y no es una pieza reemplazable en campo.
¿Qué reemplaza la batería del reloj en el 2711P-T6C5D9?
2711P-RY2032, una pila de botón CR2032 equivalente, 4 años como mínimo a 25 °C.
