Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8

Porcelana Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor
Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8 proveedor

Ampliación de imagen :  Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8

Datos del producto:

Lugar de origen: Hecho en los E.E.U.U.
Nombre de la marca: PLC Module
Certificación: All goods we supply are 100% original factory sealed with 1 year warranty!
Número de modelo: Allen Bradley PanelView 2711P-B4C5D8/2711PB4C5D8

Pago y Envío Términos:

Cantidad de orden mínima: 1 /PCS
Precio: $458.00 (USD/PCS)
Detalles de empaquetado: nuevo original del 100%
Tiempo de entrega: EN LA ACCIÓN; 4-6 semanas para ordenar
Condiciones de pago: Paypal, T/T y Western Union.
Capacidad de la fuente: 10 PC
Descripción detallada del producto

2711P-B4C5D8 technical data PDF download 2711P-B4C5D8 PanelView Plus 6 400 Modelo Terminal, Teclado y táctil, color, RS-232 + USB, entrada CC

Categoría: PLCs, Fuentes de Alimentación y E/S
Fabricante: Rockwell
Grupo: Terminal PanelView Plus 6

El 2711P-B4C5D8 es un terminal de operador PanelView Plus 6 modelo 400: pantalla de 3.5 pulgadas con pantalla a color, teclado y pantalla táctil, y RS-232 y USB. Los terminales PanelView Plus 6 ejecutan aplicaciones FactoryTalk View Machine Edition en Windows CE 6.0 y comparten una estructura de proyecto en los tamaños 400, 600, 700, 1000, 1250 y 1500, por lo que una aplicación escrita para un panel de 3.5 pulgadas se puede abrir en un terminal más grande sin reescribir las etiquetas.

El número de catálogo se decodifica como B = teclado y táctil, 4 = pantalla de 3.5 pulgadas, 4 = Color, 5D = RS-232 + USB, 8 = entrada CC, 8 = Windows CE 6.0. El modelo 400 utiliza un recorte de panel de 123 x 156 mm y se monta con las palancas suministradas con el terminal; el frontal es de 152 x 185 mm, 60 mm.

2711P-K4M5A8 Teclado, escala de grises, RS-232 + USB, entrada CA EN STOCK
2711P-K4M5D8 Teclado, escala de grises, RS-232 + USB, entrada CC EN STOCK
2711P-K4M20A8 Teclado, escala de grises, Ethernet + RS-232 + USB, entrada CA EN STOCK
2711P-K4M20D8 Teclado, escala de grises, Ethernet + RS-232 + USB, entrada CC EN STOCK
2711P-K4C5A8 Teclado, color, RS-232 + USB, entrada CA EN STOCK
2711P-B4C5A8 Teclado y táctil, color, RS-232 + USB, entrada CA EN STOCK
2711P-K4C5D8 Teclado, color, RS-232 + USB, entrada CC EN STOCK
2711P-B4C5D8 Teclado y táctil, color, RS-232 + USB, entrada CC EN STOCK
2711P-K4C20A8 Teclado, color, Ethernet + RS-232 + USB, entrada CA EN STOCK
2711P-K4C20D8 Teclado, color, Ethernet + RS-232 + USB, entrada CC EN STOCK

Especificaciones del producto 2711P-B4C5D8 (PDF)
 Aplicación
 Terminal de operador PanelView Plus 6, modelo 400, HMI a nivel de máquina
 Número de catálogo
 2711P-B4C5D8
 Marca
 Rockwell
 Tamaño de pantalla
 3.5 pulgadas
 Tipo de pantalla
 TFT activo-matriz a color
 Resolución
 320 x 240 (QVGA)
 Entrada del operador
 Teclado y pantalla táctil
 Pantalla táctil
 Resistiva analógica de 8 hilos
 Puertos de comunicación
 RS-232 y USB
 Puertos USB
 Un puerto host USB 2.0 tipo A
 Alimentación de entrada
 24V CC nominal, rango de 18...30V CC
 Consumo de energía
 25 W máx., 1.0 A a 24V CC
 Memoria
 256 MB RAM, 512 MB no volátil (aprox. 73 MB de memoria de usuario libre)
 Sistema operativo
 Windows CE 6.0
 Almacenamiento extraíble
 Ranura para tarjeta SD, n.º de cat. 1784-SDx
 Recorte del panel
 123 x 156 mm (4.86 x 6.15 pulgadas)
 Dimensiones
 152 x 185 mm frontal, 60 mm de profundidad
 Peso
 473 g aprox.
 Retroiluminación
 LED blanco, no reemplazable, 25.000 h mín. a 25 °C
 Batería del reloj
 2711P-RY2032 (CR2032), 4 años mín. a 25 °C
 Grado de protección
 NEMA Tipo 12, 13, 4X interior e IP54, IP65

Los valores de atributos anteriores se reproducen de los datos del producto del fabricante. Para el registro técnico autorizado, consulte las publicaciones de Rockwell 2711P-UM006 (especificaciones del módulo) y 2711P-TD001 (instrucciones de instalación). Los detalles de certificación, con números de certificado y archivo, se enumeran en la sección de preguntas frecuentes a continuación.

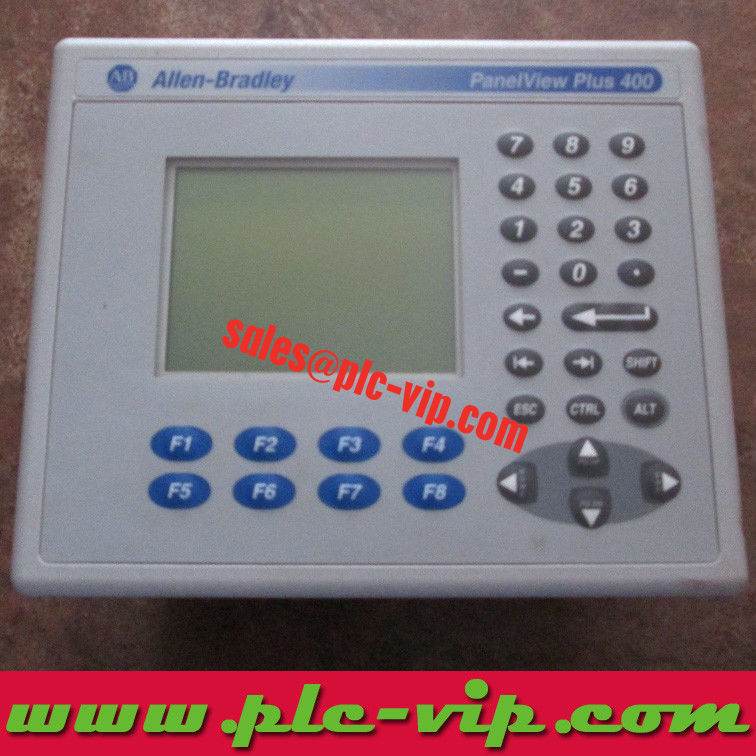

2711P-B4C5D8 PanelView Plus 6 400 terminal, original listing photograph 1 2711P-B4C5D8 PanelView Plus 6 400 terminal, original listing photograph 2

Qué es el %s

PanelView Plus 6 es la generación CE 6.0 de la familia PanelView Plus. El modelo 400 es el miembro más pequeño: una pantalla de 3.5 pulgadas en un frontal de 152 x 185 mm, entrada de operador con teclado y pantalla táctil, con la misma resolución de 320 x 240 utilizada por el modelo 600. Una pantalla táctil resistiva cubre la pantalla, por lo que las teclas de función en pantalla pueden reemplazar el teclado físico para recetas y puntos de ajuste.

Dado que el terminal es un modelo 400, tiene 256 MB de RAM y 512 MB de memoria no volátil con aproximadamente 73 MB libres para la aplicación; los terminales 700...1500 utilizan un módulo lógico de 512 MB/512 MB y no se debe asumir que coinciden con este mapa de memoria.

Especificaciones que deciden el diseño del panel

Pantalla: TFT activo-matriz a color, 320 x 240, 320 x 240 píxeles. La retroiluminación es un LED blanco con una clasificación de 25.000 horas como mínimo a 25 °C y no es reemplazable en campo, por lo que un panel atenuado significa el reemplazo del terminal en lugar de un cambio de lámpara.

Alimentación de entrada: 24V CC nominal (18...30V CC), 25 W máx. (1.0 A a 24V CC). Las variantes de CC utilizan una fuente de alimentación de CC de 24V no aislada; cada terminal necesita su propia fuente UL Clase 2 o SELV y el terminal de tierra funcional en el bloque de alimentación debe estar cableado, ya que el negativo de CC está conectado internamente a ese terminal.

Memoria y almacenamiento: 256 MB de RAM, 512 MB no volátil, aproximadamente 73 MB de memoria de usuario libre, además de una ranura para tarjeta SD que acepta tarjetas 1784-SDx para transferencia de aplicaciones y registros.

Masa y profundidad: 473 g, 60 mm. El modelo 400 reemplaza un recorte de PanelView Standard 550, por lo que la abertura de 123 x 156 mm no cambia en muchas máquinas existentes.

Recorte, espacio libre y montaje

Corte la abertura del panel de 123 x 156 mm (4.86 x 6.15 pulgadas) utilizando la plantilla de tamaño completo enviada con el terminal; el bisel frontal es de 152 x 185 mm, dejando un solape de 14.5 mm en cada lado y 29 mm arriba y abajo para la junta.

Detrás del panel, el cuerpo necesita 60 mm, más el radio de curvatura del cable en el bloque de alimentación. Deje espacio para el bloque de terminales de alimentación y los conectores RS-232/USB, que se encuentran en la cara trasera inferior, y enrute el conductor de tierra funcional antes de apretar el terminal.

El terminal se sujeta con palancas de montaje que tiran del bisel contra la junta; apriételas uniformemente hasta que la junta se comprima, luego verifique el sellado en las cuatro esquinas antes de encender.

Alimentación, puesta a tierra y cableado

Los terminales de CC aceptan 24V CC nominales en un rango de 18...30V CC y consumen un máximo de 25 W (1.0 A a 24V CC). La fuente de alimentación debe ser de Clase 2 o SELV; una línea de 24V compartida que alimente varios terminales solo es aceptable si cada dispositivo todavía tiene una fuente de Clase 2 o SELV y el terminal de tierra/tierra está conectado.

Los terminales de CA aceptan 100...240V CA a 50...60 Hz y consumen un máximo de 60 VA. Conecte la tierra de protección al bloque de terminales; el bloque también lleva el terminal de tierra funcional para el modelo 400.

Los bloques de terminales de alimentación admiten cables de cobre de 0.3...2.1 mm² (22...14 AWG), con clasificación de 90 °C, con un par de apriete de 0.45...0.56 N m (4...5 lb pulg.). Se permiten dos cables por terminal hasta 1.3 mm² (16 AWG).

El terminal no tiene una secuencia de apagado interna con respaldo de batería; el reloj en tiempo real sigue funcionando con una pila de botón 2711P-RY2032 clasificada para un mínimo de 4 años a 25 °C, y la precisión es de aproximadamente más o menos 2 minutos por mes.

Comunicación y software

Este terminal es la versión solo RS-232: RS-232 y USB.

No hay puerto Ethernet en este modelo. RS-232 se utiliza para DF1 o DH-485 (a través de un convertidor), cadenas ASCII o una impresora serie, y el puerto host USB admite un teclado, ratón o unidad USB.

La programación se realiza en FactoryTalk View Studio y se descarga a través de Ethernet, serie o una tarjeta 1784-SDx. Los modelos 400 y 600 requieren la versión 6.10 o posterior del software FactoryTalk View Machine Edition; los proyectos anteriores de la versión 5.x deben convertirse antes de la descarga.

El puerto USB es un host tipo A 2.0 clasificado para 5.25V CC, 1.68 A de corriente de cortocircuito, 10 microfaradios y 15 microhenrios para cálculos de cableado de campo no inflamables; los periféricos no deben exceder esos parámetros de circuito en un área clasificada.

Elección entre los diez números de catálogo del modelo 400

El modelo 400 se ofrece en diez combinaciones. Los diez utilizan la misma pantalla de 3.5 pulgadas y 320 x 240, el mismo recorte de 123 x 156 mm, el mismo cuerpo de 473 g y el mismo firmware Windows CE 6.0; solo cambian la entrada del operador, el tipo de pantalla, la comunicación y la alimentación.

  • 2711P-K4M5A8 — Teclado, escala de grises, RS-232 + USB, entrada CA
  • 2711P-K4M5D8 — Teclado, escala de grises, RS-232 + USB, entrada CC
  • 2711P-K4M20A8 — Teclado, escala de grises, Ethernet + RS-232 + USB, entrada CA
  • 2711P-K4M20D8 — Teclado, escala de grises, Ethernet + RS-232 + USB, entrada CC
  • 2711P-K4C5A8 — Teclado, color, RS-232 + USB, entrada CA
  • 2711P-B4C5A8 — Teclado y táctil, color, RS-232 + USB, entrada CA
  • 2711P-K4C5D8 — Teclado, color, RS-232 + USB, entrada CC
  • 2711P-B4C5D8 — Teclado y táctil, color, RS-232 + USB, entrada CC
  • 2711P-K4C20A8 — Teclado, color, Ethernet + RS-232 + USB, entrada CA
  • 2711P-K4C20D8 — Teclado, color, Ethernet + RS-232 + USB, entrada CC

Regla práctica: teclado para operación con guantes o donde el panel no tiene ventana táctil; teclado y táctil donde los operadores seleccionan recetas o acusan alarmas en pantalla. Ethernet cuando el terminal lee etiquetas de un controlador CompactLogix o ControlLogix o sirve datos de ViewPoint, solo RS-232 para un enlace serie único. CA donde ya existe una alimentación de 100...240V, CC donde el panel funciona con una línea de 24V con una fuente de Clase 2 o SELV.

Preguntas frecuentes — 2711P-B4C5D8

¿Tiene el 2711P-B4C5D8 un puerto Ethernet?

No. Este número de catálogo incluye solo RS-232 y USB, la opción de comunicación 5. Ethernet requiere uno de los números de catálogo de la opción 20, por ejemplo, 2711P-K4C20A8 o 2711P-K4C20D8.

¿Qué recorte de panel necesita el 2711P-B4C5D8?

123 x 156 mm (4.86 x 6.15 pulgadas). El bisel frontal es de 152 x 185 mm y el cuerpo está a 60 mm detrás del panel.

¿Puede el 2711P-B4C5D8 ejecutar un proyecto escrito para un terminal de 7 o 10 pulgadas?

La aplicación se puede abrir y convertir, pero el modelo 400 es de 320 x 240 mientras que los modelos 700 y 1000 son de 640 x 480. Las pantallas diseñadas para el área de píxeles más grande tienen que ser rediseñadas para la pantalla de 3.5 pulgadas; la base de datos de etiquetas y las alarmas se transfieren.

¿Qué fuente requiere el 2711P-B4C5D8?

24V CC nominales en un rango de 18...30V CC, 25 W máximo (1.0 A a 24V CC), de una fuente UL Clase 2 o SELV, con el terminal de tierra funcional en el bloque de alimentación cableado.

¿Cuánta memoria de aplicación está libre en el 2711P-B4C5D8?

256 MB de RAM y 512 MB de memoria no volátil, de los cuales aproximadamente 73 MB están libres para la aplicación del usuario. Se añade almacenamiento adicional con una tarjeta 1784-SDx en la ranura SD.

¿Es reemplazable la retroiluminación del 2711P-B4C5D8?

No. Es un LED blanco clasificado para 25.000 horas como mínimo a 25 °C y no es una pieza reemplazable en campo; cuando el panel se atenúa, se reemplaza el terminal.

¿Qué reemplaza la batería del reloj en el 2711P-B4C5D8?

N.º de cat. 2711P-RY2032, una pila de botón CR2032 equivalente. La vida útil es de 4 años como mínimo a 25 °C y la precisión del reloj es de aproximadamente más o menos 2 minutos por mes.


Fuentes de datos. Los valores técnicos de esta página provienen de 2711P-UM006 y 2711P-TD001, junto con la página de producto de Rockwell para este número de catálogo. Cualquier atributo que la publicación no imprima se marca como No publicado en lugar de tomarse de una página de distribuidor. El número de catálogo, el embalaje y el estado del stock son el registro de stock de este listado.
